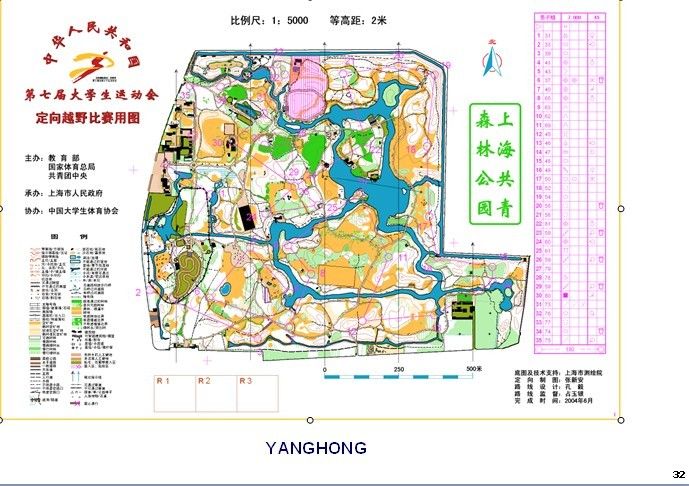

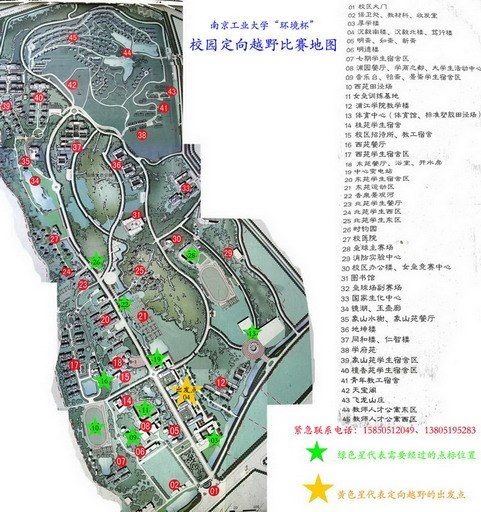

如何測繪定向越野用地形圖

    如何繪製一張可以準確反映地麵表麵形態和麵貌的地形圖呢。不論有起伏變化的山區，還是水網密集的水鄉，圖上地物符號都要可以準確地反映了地麵的實際情況。我們該如何測繪呢？



    三個基本要素：方位、距離和高度。同時這三個基本要素還必須有起始方向、坐標原點和高度零點作依據。



    用一張固定在圖板上的白紙測繪地形圖時，一開始先要對圖板定向，這可根據事先測量的大地控製點作為起始方向來定向；在簡易測圖中，也可用指北針來定向。圖板定向後，就要確定測圖點在圖紙上的位置，對於納入國家統一的基本地形圖的測繪，是有統一規範的坐標展點要求的；但對於小麵積局部地區測繪，可假設獨立的平麵直角坐標係原點，即可著手按測方位和距離兩要素的方式，測定地麵上其它任何點的平麵坐標位置。至於點的高程，由於國家高程係統已在全國各地布設了很多統一高程基準的水準點可供利用，一般均可用水準測量方法連測到測圖區，因此在測圖時采用視距三角高程測量的方法就可同時測定出任何一點的點位和高程。



   地貌和地物的描繪都可用其變換點所組成的線條反映出來。地貌可用等高線反映出其高低和形態變化；地物如房屋、道路、河流等均可用其變換特征點所構成的線條表示出來；有不少特殊的地貌和地物還有專門的圖例符號來表示。測繪地形圖的工作實際上就是測定並表示地麵上所有地貌和地物的特征點。
